Линотип
Линотип (от лат. linea — черта, линия и греч. typos — отпечаток) — строкоотливная наборная машина с круговым движением матриц. Она была изобретена в США инженером О. Мергенталером в 1884 году.
Линотип состоит из трёх основных аппаратов: наборного, отливного и разборочного. Различные модели линотипов отличаются друг от друга числом матричных магазинов и разборочных аппаратов.
В соответствии с импульсами клавиатуры (в автоматических моделях — с управляющими сигналами программы), устройство осуществляет подачу из отделений магазина и набор индивидуальных матриц. Они представляют собой плоские латунные пластины, на рёбрах которых размещены углублённые изображения шрифтовых знаков.
Матричная строка выключается до определённого формата, с помощью системы шпационных клиньев, и подаётся к отливному устройству. Здесь формируется линотипная строка с рельефными зеркальными изображениями шрифтовых знаков. Остывшая строка выталкивается из формы, подвергается обрезке по росту и кеглю, выставляется на приёмный столик.
После отливки шрифтовой строки матрицы передаются в разборочный аппарат, а клинья- в шпационную коробку. Из отлитых строк последовательно формируется полоса текстовой печатной формы.
Типография широко применяла линотипы до 80-х годов. В дальнейшем они были постепенно вытеснены фотонаборными машинами. В настоящее время, в полиграфии используется компьютерная верстка и прямой вывод форм. Линотип можно назвать «дедушкой» компьютерной верстки. Как же набирали текст в «докомпьютерную» эпоху?

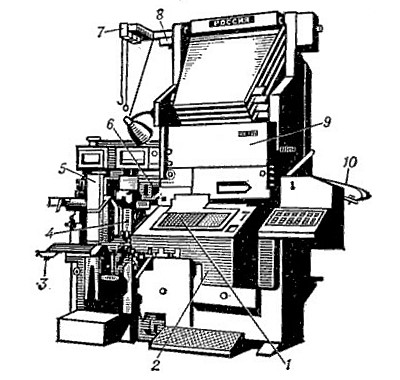

Наборный строкоотливной автомат НА-140: 1 — клавиатура; 2 — терморегулятор; 3 — приёмный столик; 4 — блок кегельных ножей; 5 — управляющее устройство; 6 — верстатка; 7 — металлоподаватель; 8 — разборочный аппарат; 9 — собиратель; 10 — перфорированная лента.
